翻斗式雨量計
YH-YL-F
本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。
-
產品特點：

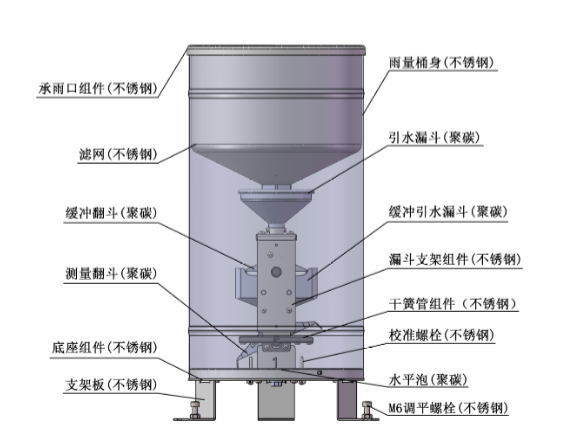

如圖所示，本儀器由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、干簧管、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。
本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水性能更好且易清洗維護。
本儀器的翻斗上裝有恒磁鋼，干簧管支架上裝有干簧管，儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例系。
產品參數：
雨量計筒直徑：Φ200mm±0.6mm
分辨率：0.1mm/0.2mm/0.5mm（可選）
刃口銳角：45°
輸出方式：脈沖型、模擬量、485可選
測量誤差：≤±3%
雨強范圍：0mm～4mm/min允許通過最大雨強8mm/min
工作環境：溫度：-10℃-75℃；濕度：＜95%（40℃）
供電范圍:5-24V DC（RS485輸出時）

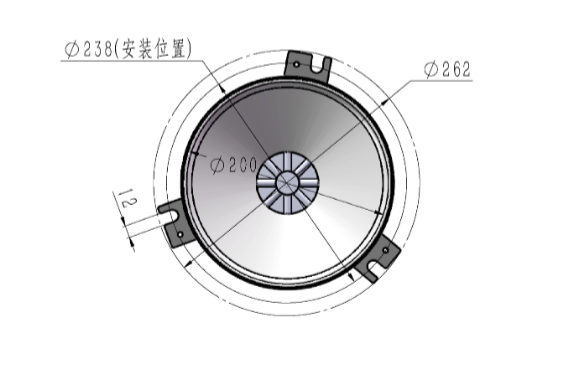

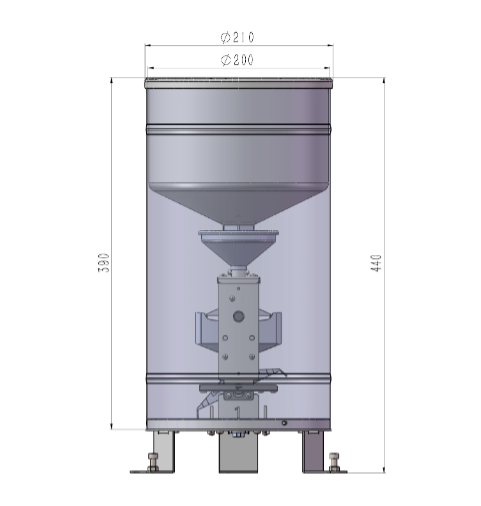

產品尺寸：
